MILK-V DUO 256 - ARDUINO - TM1637

Requer Python atualizado e libraries pyserial e serial

(use pip3 install serial e pip3 install pyserial)

,

Introdução

Arduino é uma plataforma de hardware de código aberto popular, conhecida por sua simplicidade, facilidade de uso e abertura. Ele fornece uma rica coleção de funções de biblioteca e códigos de exemplo, tornando-o acessível mesmo para indivíduos sem experiência em programação. Além disso, a comunidade Arduino é altamente ativa, permitindo fácil acesso a uma ampla variedade de tutoriais, documentação e suporte de projetos.

A série Milk-V Duo agora suporta o desenvolvimento do Arduino. Você pode usar diretamente o Arduino IDE e, após uma configuração simples, começar a utilizá-lo.

A CPU da série Duo adota um design de núcleo grande, onde o firmware do Arduino é executado no núcleo pequeno, enquanto o núcleo grande é responsável pela comunicação com o IDE do Arduino. Ele recebe o firmware do Arduino e o carrega no pequeno núcleo para execução. Ao mesmo tempo, o sistema Linux no grande núcleo também funciona normalmente.

1. Instale o Arduino

Arduino IDE oferece suporte a três sistemas operacionais: Windows, Linux e macOS. De acordo com o sistema que você está usando, acesse o site oficial do Arduino para baixar o pacote de instalação correspondente para instalação. A versão mais recente atual é 2.3.2 e é recomendado usar a versão mais recente.

Adicione o Duo ao Arduino

Abra o Arduino IDE, selecione Preferences no menu File e adicione o endereço do arquivo de configuração do Duo na aba Additional boards manager URLs Settings:

https://github.com/milkv-duo/duo-arduino/releases/download/config/package_sg200x_index.json

Faça download do endereço do arquivo json mais recente em Releases .

Se você configurou outros endereços de placa de desenvolvimento antes, separe-os com vírgulas ou clique no ícone no lado direito da barra de endereço para abrir a janela e siga as instruções para adicioná-los.

Após configurar, selecione menu  Board no menu Tools, abra o Boards Manager, procure por SG200X e clique em Install.

Neste ponto, o ambiente de desenvolvimento Duo no Arduino IDE foi instalado. Agora você pode escrever e testar o código.

Teste o pisca LED

Atualmente, o sistema de cartão SD do Duo precisa gravar firmware compatível com Arduino. Faça download do firmware com o prefixo arduino da versão mais recente do firmware.

Consulte Inicialize o Duo para instalar o sistema de cartão SD.

No caso

arduino-milkv-duo256m-sd-v1.1.2-2024-0801.img.zip

Após Boot, LED deve piscar

Use um cabo USB para conectar o Duo ao computador e o Duo ligará automaticamente.

O firmware padrão do Duo, o sistema Linux de núcleo grande, controlará o piscar do LED integrado. Isto é conseguido através do script de inicialização. Agora vamos usar o Arduino de núcleo pequeno para acender o LED. Precisamos desabilitar o script de LED piscando no Linux de núcleo grande. No terminal Execute in do Duo:

mv /mnt/system/blink.sh /mnt/system/blink.sh_backup && sync

Ou seja, renomeie o script de LED piscando. Após reiniciar o Duo, o LED não piscará mais:

reboot

Neste momento, haverá um dispositivo serial adicional na “Porta” do “Gerenciador de Dispositivos” do computador.

Na interface principal do Arduino IDE, clique em Select Board e, em seguida, clique em Select other board and port...

Procure por "duo", selecione Duo Dev Module para Duo, selecione Duo256 Dev Module para Duo256M, selecione a porta serial correspondente na porta e clique em OK.

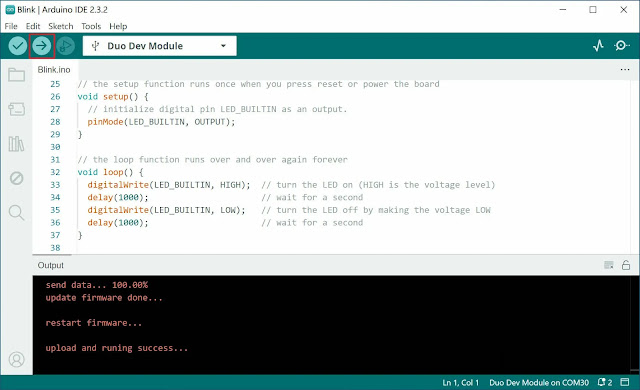

Abra o programa Examples> 01.Basics> Blink  de teste no menu File do Arduino IDE. A função deste programa é piscar o LED integrado do dispositivo Arduino. In Duo Também é compatível. Pode ser necessário instalar o pyserial para fazer o upload e, em seguida, vamos clicar no botão Upload para testar:

Neste momento, você pode ver o LED da placa Duo piscando em intervalos de 1 segundo.

2. Duo Arduino pin resource

Duo​

SPI	PWM	I2C	UART	GPIO	NAME	PIN	PIN	NAME	GPIO	ADC
				1	GP0	1	40	VBUS
				2	GP1	2	39	VSYS
					GND	3	38	GND
	PWM7				GP2	4	37	3V3_EN
	PWM6				GP3	5	36	3V3(OUT)
	PWM5		UART3_TX		GP4	6	35
	PWM6		UART3_RX		GP5	7	34
					GND	8	33	GND
SPI2_SCK	PWM9	I2C3_SDA			GP6	9	32	GP27
SPI2_MOSI	PWM8	I2C3_SCL			GP7	10	31	GP26		ADC1
SPI2_MISO	PWM7	I2C1_SDA			GP8	11	30	RUN
SPI2_CSn	PWM4	I2C1_SCL			GP9	12	29	GP22
					GND	13	28	GND
	PWM10	I2C2_SDA		14	GP10	14	27	GP21	27
	PWM11	I2C2_SCL		15	GP11	15	26	GP20	26
	PWM4				GP12	16	25	GP19	25
	PWM5				GP13	17	24	GP18	24
					GND	18	23	GND
				19	GP14	19	22	GP17	22
				20	GP15	20	21	GP16	21
				0		LED

Duo256M​ SPI PWM I2C UART GPIO NAME PIN PIN NAME GPIO ADC 1 GP0 1 40 VBUS 2 GP1 2 39 VSYS GND 3 38 GND PWM7 GP2 4 37 3V3_EN PWM6 GP3 5 36 3V3(OUT) PWM5 UART3_TX GP4 6 35 PWM6 UART3_RX GP5 7 34 GND 8 33 GND SPI2_SCK PWM9 I2C3_SDA GP6 9 32 GP27 SPI2_MOSI PWM8 I2C3_SCL GP7 10 31 GP26 ADC1 SPI2_MISO PWM7 I2C1_SDA GP8 11 30 RUN SPI2_CSn PWM4 I2C1_SCL GP9 12 29 GP22 GND 13 28 GND PWM10 I2C2_SDA 14 GP10 14 27 GP21 27 PWM11 I2C2_SCL 15 GP11 15 26 GP20 26 PWM4 GP12 16 25 GP19 25 PWM5 GP13 17 24 GP18 24 GND 18 23 GND 19 GP14 19 22 GP17 22 20 GP15 20 21 GP16 21   0 LED

3. EXEMPLO DE CÓDIGO TM1637

Este programa implementa o pino físico 19 (DIO) e 20 (CLK)  do Duo 256 para emitir níveis altos e baixos para se comunicar com o TM1637,  gerando DATA e CLOCK.

Código de teste (após instalar LIBRARY TM1637)

#include <Arduino.h>
#include <TM1637Display.h>
// Module connection pins (Digital Pins)
#define CLK 20
#define DIO 19
// The amount of time (in milliseconds) between tests
#define TEST_DELAY   2000
const uint8_t SEG_DONE[] = {
  SEG_B | SEG_C | SEG_D | SEG_E | SEG_G,           // d
  SEG_A | SEG_B | SEG_C | SEG_D | SEG_E | SEG_F,   // O
  SEG_C | SEG_E | SEG_G,                           // n
  SEG_A | SEG_D | SEG_E | SEG_F | SEG_G            // E
  };
TM1637Display display(CLK, DIO);
void setup()
{
}
void loop()
{
  int k;
  uint8_t data[] = { 0xff, 0xff, 0xff, 0xff };
  uint8_t blank[] = { 0x00, 0x00, 0x00, 0x00 };
  display.setBrightness(0x0f);
  // All segments on
  display.setSegments(data);
  delay(TEST_DELAY);
  // Selectively set different digits
  data[0] = display.encodeDigit(0);
  data[1] = display.encodeDigit(1);
  data[2] = display.encodeDigit(2);
  data[3] = display.encodeDigit(3);
  display.setSegments(data);
  delay(TEST_DELAY);
  /*
  for(k = 3; k >= 0; k--) {
  display.setSegments(data, 1, k);
  delay(TEST_DELAY);
  }
  */
  display.clear();
  display.setSegments(data+2, 2, 2);
  delay(TEST_DELAY);
  display.clear();
  display.setSegments(data+2, 2, 1);
  delay(TEST_DELAY);
  display.clear();
  display.setSegments(data+1, 3, 1);
  delay(TEST_DELAY);

  // Show decimal numbers with/without leading zeros
  display.showNumberDec(0, false); // Expect: ___0
  delay(TEST_DELAY);
  display.showNumberDec(0, true);  // Expect: 0000
  delay(TEST_DELAY);
  display.showNumberDec(1, false); // Expect: ___1
  delay(TEST_DELAY);
  display.showNumberDec(1, true);  // Expect: 0001
  delay(TEST_DELAY);
  display.showNumberDec(301, false); // Expect: _301
  delay(TEST_DELAY);
  display.showNumberDec(301, true); // Expect: 0301
  delay(TEST_DELAY);
  display.clear();
  display.showNumberDec(14, false, 2, 1); // Expect: _14_
  delay(TEST_DELAY);
  display.clear();
  display.showNumberDec(4, true, 2, 2);  // Expect: __04
  delay(TEST_DELAY);
  display.showNumberDec(-1, false);  // Expect: __-1
  delay(TEST_DELAY);
  display.showNumberDec(-12);        // Expect: _-12
  delay(TEST_DELAY);
  display.showNumberDec(-999);       // Expect: -999
  delay(TEST_DELAY);
  display.clear();
  display.showNumberDec(-5, false, 3, 0); // Expect: _-5_
  delay(TEST_DELAY);
  display.showNumberHexEx(0xf1af);        // Expect: f1Af
  delay(TEST_DELAY);
  display.showNumberHexEx(0x2c);          // Expect: __2C
  delay(TEST_DELAY);
  display.showNumberHexEx(0xd1, 0, true); // Expect: 00d1
  delay(TEST_DELAY);
  display.clear();
  display.showNumberHexEx(0xd1, 0, true, 2); // Expect: d1__
  delay(TEST_DELAY);

  // Run through all the dots
  for(k=0; k <= 4; k++) {
    display.showNumberDecEx(0, (0x80 >> k), true);
    delay(TEST_DELAY);
  }
  // Brightness Test
  for(k = 0; k < 4; k++)
  data[k] = 0xff;
  for(k = 0; k < 7; k++) {
    display.setBrightness(k);
    display.setSegments(data);
    delay(TEST_DELAY);
  }

  // On/Off test
  for(k = 0; k < 4; k++) {
    display.setBrightness(7, false);  // Turn off
    display.setSegments(data);
    delay(TEST_DELAY);
    display.setBrightness(7, true); // Turn on
    display.setSegments(data);
    delay(TEST_DELAY);
  }

  // Done!
  display.setSegments(SEG_DONE);
  while(1);
}

Compilação e Transferência

Referências

avishorp/TM1637: Arduino library for TM1637 (LED Driver) (github.com)

Introduction | Milk-V (milkv.io)
