MILK-V DUO 256 - YOLOv5 - PARTE II - Detecção de Objetos

TPU-MLIR_Quick_Start.pdf



Detecção de objetos com base em YOLOv5

1. Prepare os arquivos do modelo originalWindows

Preparar o kit de desenvolvimento YOLOv5 e arquivo yolov5n.pt

Baixe o kit de desenvolvimento YOLOv5 e o arquivo yolov5n.pt . Quando o download estiver completo, extraia o kit de ferramentas e coloque o arquivo yolov5n.pt no diretório yolov5-master

no ambiente do Anaconda (a ser visto).

(duotpu) PS C:\Users\Usuário> cd yolov5-master

Configurar o ambiente conda (OPCIONAL)

O Anaconda precisa ser instalado com antecedência.

Seja paciente no tempo de instalação   - Instalei Anaconda em C:\

No blog o usuário em "Carbon"

Abra um novo terminal Anaconda Prompt e execute conda env list para visualizar o ambiente atual.

(base) C:\Users\Carbon> conda env list
# conda environments:
#
base                  *  C:\Users\Carbon\anaconda3

Crie um novo ambiente virtual conda e instale a versão 3.9.0 do python. duotpu é o nome que você escolheu.

(base) C:\Users\Carbon> conda create --name duotpu python=3.9.0

Verifique o ambiente atual novamente após o sucesso.

(base) C:\Users\Carbon> conda env list
# conda environments:
#
base                  *  C:\Users\Carbon\anaconda3
duotpu                   C:\Users\Carbon\anaconda3\envs\duotpu

Ative o ambiente 3.9.0 recém-instalado.

(base) C:\Users\Carbon> conda activate duotpu

Confirme se a ativação foi bem-sucedida.

(duotpu) C:\Users\Carbon> conda env list
# conda environments:
#
base                     C:\Users\Carbon\anaconda3
duotpu                *  C:\Users\Carbon\anaconda3\envs\duotpu

Então, você pode usar o seguinte comando para instalar o PyTorch versão 1.12.1. Por favor, escolha o comando de instalação específico com base em seus requisitos. O processo subsequente requer apenas o uso da CPU.

# CUDA 10.2
conda install pytorch==1.12.1 torchvision==0.13.1 torchaudio==0.12.1 cudatoolkit=10.2 -c pytorch

# CUDA 11.3
conda install pytorch==1.12.1 torchvision==0.13.1 torchaudio==0.12.1 cudatoolkit=11.3 -c pytorch

# CUDA 11.6
conda install pytorch==1.12.1 torchvision==0.13.1 torchaudio==0.12.1 cudatoolkit=11.6 -c pytorch

# CPU Only
conda install pytorch==1.12.1 torchvision==0.13.1 torchaudio==0.12.1 cpuonly -c pytorch

conda install pytorch==1.12.1 torchvision==0.13.1 torchaudio==0.12.1 cpuonly -c pytorch

Com o yolov5-master já descompactado, via comando cd vá no caminho do terminal para o caminho yolov5-master  do kit de desenvolvimento e entre pip install -r requirements.txt para instalar outras dependências.

(duotpu) C:\Users\Carbon> cd yolov5-master

(duotpu) C:\Users\Carbon\yolov5-master> pip install -r requirements.txt

Gerar o arquivo original Model

Crie um novo arquivo main.py  no diretório yolov5-master e escreva o seguinte código no arquivo:

import torch
from models.experimental import attempt_download
model = torch.load(attempt_download("./yolov5n.pt"),
map_location=torch.device('cpu'))['model'].float()
model.eval()
model.model[-1].export = True
torch.jit.trace(model, torch.rand(1, 3, 640, 640), strict=False).save('./yolov5n_jit.pt')

Em seguida, localize o arquivo yolov5-master/models/yolo.py , comente o código das linhas 99 a 115 e adicione o código return x na linha 116, conforme mostrado abaixo:
(respeitar TAB do Python)

Além disso, este arquivo também precisa ser modificado:

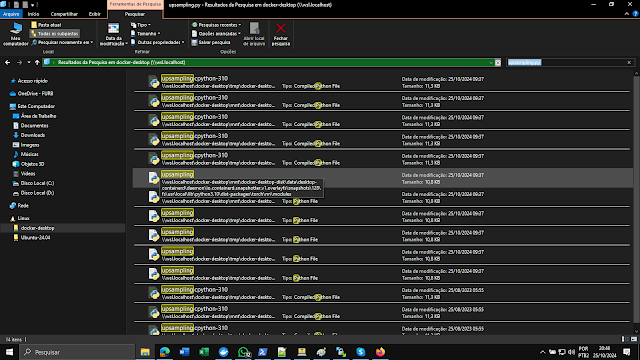

C:\Users\Carbon\.conda\envs\duotpu\Lib\site-packages\torch\nn\modules\upsampling.py

Ao usar o conda no Linux, o arquivo está localizado em:

~/anaconda3/envs/duotpu/lib/python3.9/site-packages/torch/nn/modules/upsampling.py

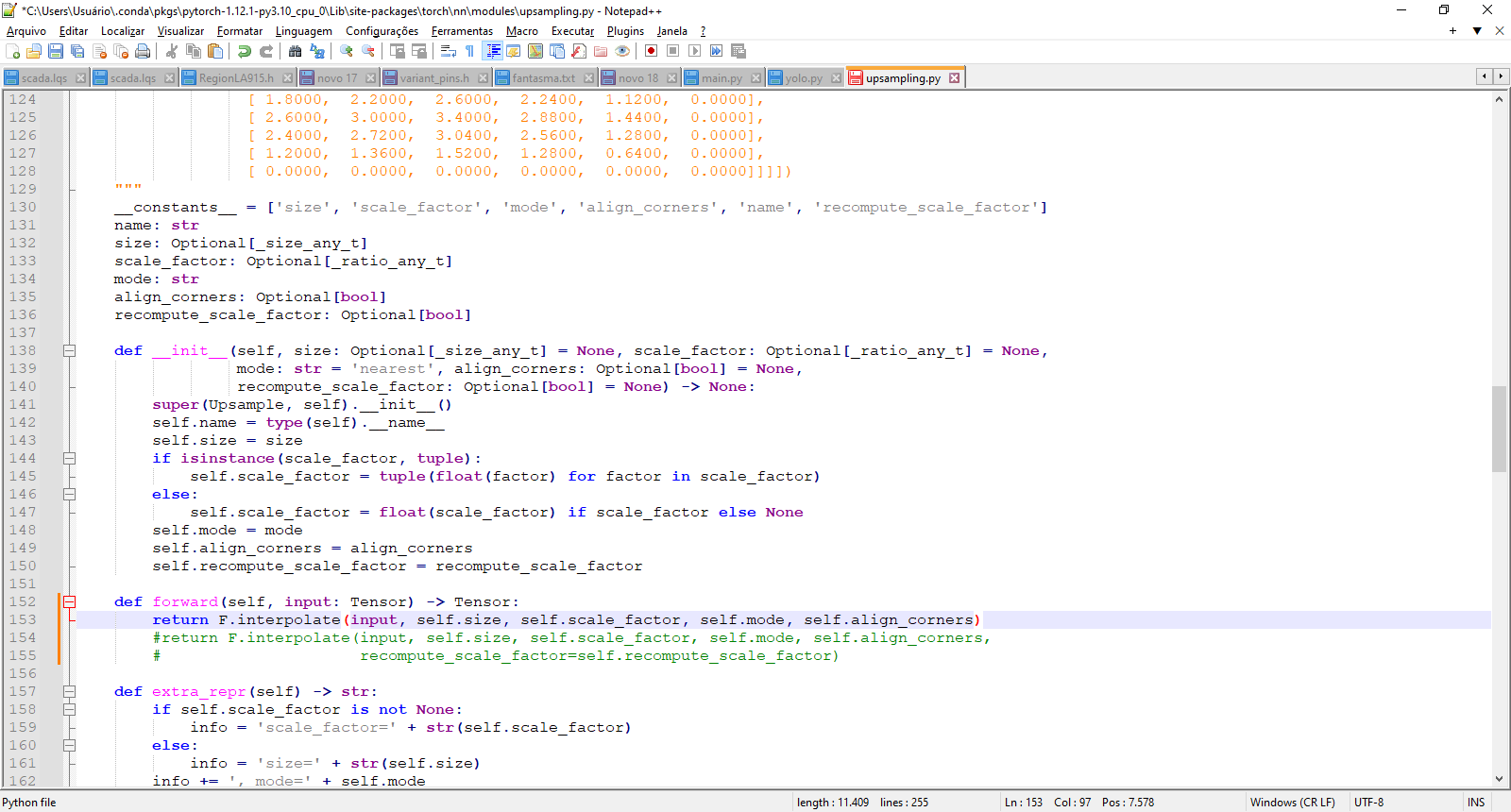

Faça as seguintes alterações na linha 153

Após a modificação ser concluída, execute o arquivo python main.py e o arquivo yolov5n_jit.pt será gerado no diretório yolov5-master. Este arquivo é o arquivo de modelo original necessário.

(duotpu) C:\Users\Carbon\yolov5-master> python main.py

Foi realizado um downgrade em numpy para 1.23.5Se pedir para instalar python mais atual
conda install python=3.x

Sair do ambiente conda (opcional)

Os arquivos de modelo que precisamos foram gerados acima. Você pode usar o comando conda deactivate para sair do ambiente conda:

(duotpu) C:\Users\Carbon\Duo-TPU\yolov5-master> conda deactivate

Se você não precisar mais deste ambiente virtual conda (duotpu), você pode excluí-lo com o seguinte comando:

conda env remove --name <envname>

2. Configurar o ambiente de desenvolvimento Dockerbiente

Consulte aqui . Após configurar o ambiente de desenvolvimento do Docker, retorne aqui para continuar a próxima etapa.

aviso

Se você estiver usando um ambiente de desenvolvimento Docker configurado, certifique-se de seguir o tutorial de configuração do Docker para executar o comando source ./tpu-mlir/envsetup.sh após iniciar o Docker, caso contrário, poderão ocorrer erros nas etapas subsequentes.

3. Prepare o diretório de trabalho no Docker

Crie e entre no diretório de trabalho yolov5n_torch, observe que é um diretório no mesmo nível que tpu-mlir, e coloque os arquivos de modelo e de imagem neste diretório

# mkdir yolov5n_torch && cd yolov5n_torch

Crie um novo terminal do Windows e copie yolov5n_jit.pt do Windows para o Docker

docker cp <path>/yolov5-master/yolov5n_jit.pt <container_name>:/workspace/yolov5n_torch/yolov5n_jit.pt

docker cp yolov5n_jit.pt duotpu:/workspace/yolov5n_torch/yolov5n_jit.pt


<path> é o diretório do arquivo onde o kit de desenvolvimento yolov5 está localizado no sistema Windows e <container_name> é o nome do contêiner, como

docker cp C:\Users\Carbon\Duo-TPU\yolov5-master\yolov5n_jit.pt duotpu:/workspace/yolov5n_torch/yolov5n_jit.pt

Volte para o terminal do Docker e coloque o arquivo de imagem no diretório atual ( yolov5n_torch)

# cp -rf ${TPUC_ROOT}/regression/dataset/COCO2017 .

---
Conteúdo de COCO2017
000000000632.jpg  000000085911.jpg  000000122672.jpg  000000208363.jpg  000000296657.jpg  000000463618.jpg
000000000885.jpg  000000088345.jpg  000000123633.jpg  000000209753.jpg  000000304545.jpg  000000466602.jpg
000000001532.jpg  000000088970.jpg  000000124798.jpg  000000210915.jpg  000000304560.jpg  000000475779.jpg
000000004495.jpg  000000093261.jpg  000000127660.jpg  000000213255.jpg  000000307598.jpg  000000476704.jpg
000000006954.jpg  000000094157.jpg  000000128148.jpg  000000213605.jpg  000000308753.jpg  000000481413.jpg
000000009400.jpg  000000094185.jpg  000000128372.jpg  000000220310.jpg  000000309655.jpg  000000497568.jpg
000000010092.jpg  000000095069.jpg  000000134096.jpg  000000228436.jpg  000000352684.jpg  000000497599.jpg
000000025096.jpg  000000099039.jpg  000000160728.jpg  000000230008.jpg  000000354307.jpg  000000498747.jpg
000000034139.jpg  000000104198.jpg  000000162130.jpg  000000232348.jpg  000000356531.jpg  000000532761.jpg
000000040757.jpg  000000104619.jpg  000000162858.jpg  000000239041.jpg  000000361586.jpg  000000547502.jpg
000000042296.jpg  000000104669.jpg  000000174371.jpg  000000239537.jpg  000000366711.jpg  000000549167.jpg
000000045229.jpg  000000106881.jpg  000000177065.jpg  000000239857.jpg  000000373315.jpg  000000550939.jpg
000000051598.jpg  000000109827.jpg  000000185250.jpg  000000255749.jpg  000000441442.jpg  000000562443.jpg
000000079188.jpg  000000111609.jpg  000000191288.jpg  000000255917.jpg  000000442009.jpg  000000579091.jpg
000000080659.jpg  000000116825.jpg  000000194471.jpg  000000281447.jpg  000000442661.jpg  000000580418.jpg
000000082821.jpg  000000119088.jpg  000000200839.jpg  000000293300.jpg  000000447169.jpg
000000085329.jpg  000000119445.jpg  000000206838.jpg  000000294163.jpg  000000447187.jpg
root@a8eb466ff276:/workspace/yolov5n_torch/COCO2017#---

# cp -rf ${TPUC_ROOT}/regression/image .

${TPUC_ROOT}aqui está uma variável de ambiente, correspondente ao diretório tpu-mlir, que é carregada após a execução do comando source ./tpu-mlir/envsetup.sh na etapa da configuração anterior do ambiente de desenvolvimento do Docker.

Crie e insira o diretório work de trabalho para armazenar arquivos compilados, como MLIR e cvimodel

# mkdir work && cd work

4. YOLOv5n-TORCH Model conversion
dica

A placa de desenvolvimento Duo é equipada com o chip CV1800B, que suporta a série ONNX e os modelos Caffe . Atualmente, ela não suporta modelos TFLite. Em termos de tipos de dados quantizados, ela suporta quantização no formato BF16 e quantização assimétrica no formato INT8 .

As etapas para conversão do modelo são as seguintes:

• Converter modelo TORCH para MLIR
• Gerar tabelas de calibração necessárias para quantificação
• Quantização MLIR em cvimodel assimétrico INT8

Modelo TORCH convertido para MLIR

Neste exemplo, o modelo é uma entrada RGB, mean  e scale são respectivamente 0,0,0 e 0.0039216, 0.0039216, 0.0039216 . O comando para converter o modelo TORCH para o modelo MLIR é o seguinte:

# model_transform.py \
--model_name yolov5n \
--model_def ../yolov5n_jit.pt \
--input_shapes [[1,3,640,640]] \
--pixel_format "rgb" \
--keep_aspect_ratio \
--mean 0,0,0 \
--scale 0.0039216,0.0039216,0.0039216 \
--test_input ../image/dog.jpg \
--test_result yolov5n_top_outputs.npz \
--output_names 1219,1234,1249 \
--mlir yolov5n.mlir

Exemplo de operação bem-sucedida

Após a conversão para o modelo MLIR, um arquivo yolov5n.mlir  será gerado, que é o arquivo do modelo MLIR. Um arquivo yolov5n_in_f32.npz e um arquivo yolov5n_top_outputs.npz também serão gerados, que são os arquivos de entrada para a conversão subsequente do modelo.

MLIR para INT8

Gerar tabelas de calibração necessárias para quantificação

Antes de converter para o modelo INT8, você precisa gerar uma tabela de calibração. Aqui usamos as 100 imagens existentes do COCO2017 como um exemplo para executar a calibração.

# run_calibration.py yolov5n.mlir \
 --dataset ../COCO2017 \
 --input_num 100 \
 -o ./yolov5n_cali_table

Exemplo de operação bem-sucedida

Após a conclusão da operação, o arquivo yolov5n_cali_table será gerado, o qual será utilizado para posterior compilação do modelo INT8.

MLIR quantizado no cvimodel assimétrico

O comando para converter o modelo MLIR para o modelo INT8 é o seguinte

# model_deploy.py \
 --mlir yolov5n.mlir \
 --quantize INT8 \
 --calibration_table ./yolov5n_cali_table \
 --chip cv180x \
 --test_input ../image/dog.jpg \
 --test_reference yolov5n_top_outputs.npz \
 --compare_all \
 --tolerance 0.96,0.72 \
 --fuse_preprocess \
 --debug \
 --model yolov5n_int8_fuse.cvimodel

dica

Se a placa de desenvolvimento que você estiver usando não for Duo, substitua a quinta linha -- chip cv180x no comando acima pelo modelo de chip correspondente. Ao usar Duo 256M/Duo S, ele deve ser alterado para -- chip cv181x.

Exemplo de operação bem-sucedida

Após a conclusão da compilação, o arquivo yolov5n_int8_fuse.cvimodel será gerado.

5. Validar no Development Board Duo

Conectando a Milk-V Duo

Conclua a conexão entre a placa de desenvolvimento Duo e o computador de acordo com o tutorial anterior e use ferramentas como mobaxterm ou Xshell ou putty para abrir um terminal para operar a placa de desenvolvimento Duo.

Obter sdk tpu

Mude para o diretório /workspace no terminal do Docker

cd /workspace

Baixe o tpu sdk, se estiver usando o Duo, execute

git clone https://github.com/milkv-duo/tpu-sdk-cv180x.git
mv ./tpu-sdk-cv180x ./tpu-sdk

Caso contrário, se você estiver usando Duo 256M/Duo S, execute

git clone https://github.com/milkv-duo/tpu-sdk-sg200x.git
mv ./tpu-sdk-sg200x ./tpu-sdk

Copie os arquivos tpu-sdk e model para Duo

No terminal da placa Duo, crie um novo diretório/mnt/tpu/

# mkdir -p /mnt/tpu && cd /mnt/tpu

No terminal do Docker, copie tpu-sdk e modele os arquivos para o Duo

# scp -r /workspace/tpu-sdk root@192.168.42.1:/mnt/tpu/



# scp /workspace/yolov5n_torch/work/yolov5n_int8_fuse.cvimodel root@192.168.42.1:/mnt/tpu/tpu-sdk/

Definir variáveis de ambiente

No terminal da placa Duo, defina as variáveis ​​de ambiente

# cd /mnt/tpu/tpu-sdk
# source ./envs_tpu_sdk.sh

Executar detecção

Na placa Duo, execute a detecção de objetos na imagem

No terminal da placa Duo, use o modelo yolov5n_int8_fuse.cvimodel para detecção de objetos

# ./samples/samples_extra/bin/cvi_sample_detector_yolo_v5_fused_preprocess \
 ./yolov5n_int8_fuse.cvimodel \
 ./samples/samples_extra/data/dog.jpg \

Exemplo de resultado de detecção bem-sucedido

Após a operação bem-sucedida, o arquivo de resultado da detecção yolov5n_out.jpg será gerado, o qual pode ser obtido no PC por meio do comando scp no terminal do Windows.

scp root@192.168.42.1:/mnt/tpu/tpu-sdk/yolov5n_out.jpg .

Visualizar arquivos de resultados de testes em um PC com Windows
