Configurando um IDE para Build e execute no Milk-V Duo

A construção de programas com C ou C++ para o dispositivo Milk-V Duo é bem explicada pelos exemplos do Milk-V Duo no GitHub . No entanto, embora o processo explicado nos exemplos seja bom para prova de conceito, eu realmente quero o conforto e a conveniência fornecidos pelo meu IDE.

(Tradução, adaptações, acertos e testes)

ABSTRACT:

Esta postagem explica como você pode configurar o QtCreator para criar um aplicativo C++, implantá-lo e executá-lo em um dispositivo Milk-V Duo.

REQUISITOS:

Uma máquina de desenvolvimento Linux funcional (foi utilizado WSL2 com UBUNTU 24)
Configuração de acesso ssh ou similar.

1 Baixando o SDK e Toolchain, bem como o QTcreator

Primeiro clone o SDK e a cadeia de ferramentas (TOOLCHAIN) e $SOMEWHERE como na listagem 1

$ cd $SOMEWHERE
$ git clone --recursive --depth 1 https://github.com/milkv-duo/duo-sdk.git

Listagem 1: Clone o SDK com sysroot e toolchain.

sudo apt install -y qtcreator qtbase5-dev qt5-qmake cmake

Using Windows Subsystem for Linux (WSL) for C++ and Qt Application Development (Part 1)

2 Adicione GCC como compiladores ao QtCreator

Inicie o QtCreator e selecione "Edit" → "Preferences" na barra de menu principal. Ele pode se mover entre as versões, mas você deve acabar com um diálogo semelhante à imagem 1. Clique:

Edit-->Preferences--> "Kits"
"Compilers"
"Add▾" e selecione "GCC" → "C++"
Navegue ou insira o caminho completo para c++
Selecione "riscv-linux-generic-elf-64bit"
/home/ubuntu/duo-sdk/riscv64-linux-musl-x86_64/bin/riscv64-unknown-linux-musl-c++
Digite um nome de sua preferência que permita que você se lembre de que este é o compilador C++ para seu Milk-V Duo.

Imagem 1: Adicione um compilador C++. O caminho está vermelho nesta imagem por causa do $SOMEWHERE. 🔍

Repita o processo acima, mas selecione "GCC" → "C" e navegue até o compilador C como na imagem 2.
/home/ubuntu/duo-sdk/riscv64-linux-musl-x86_64/bin/riscv64-unknown-linux-musl-gcc

Imagem 2: Adicione um compilador C. O caminho é lido nesta imagem por causa do $SOMEWHERE. 🔍

Agora você pode fechar a caixa de diálogo de preferências.

3 Certifique-se de ter o CMake

sudo apt install -y qtcreator qtbase5-dev qt5-qmake cmake

Como você tem o QtCreator instalado, provavelmente já tem o CMake instalado. Se você sabe que tem o CMake instalado e registrado no QtCreator, pode pular para a seção 5. Se não, continue abaixo.

Abra novamente a caixa de diálogo de preferências selecionando "Edit" → "Preferences" na barra de menu principal e clique em

CMake
Tools
Verifique se você tem um CMake detectado automaticamente. Se você tiver um CMake detectado, você está bem e pode pular diretamente para seção 5.

Imagem 3: Se você já tem o CMake, você terá ❸ 🔍

Se você não tiver o CMake instalado, instale-o usando o gerenciador de pacotes do seu sistema, reinicie o QtCreator e repita a seção 3 até que você tenha um CMake detectado automaticamente na etapa 3.

sudo apt install -y qtcreator qtbase5-dev qt5-qmake cmake

4 Crie um 'Dispositivo' (Device)

O QtCreator entende vários tipos de dispositivos: Desktop, celulares e dispositivos embarcados, para citar alguns. 'Dispositivos' contêm informações sobre como implementar um binário e como se conectar ao dispositivo. Criaremos um dispositivo 'Milk-V Duo'.

Abra a caixa de diálogo 'Preferences' novamente. Agora você já deve estar familiarizado com como fazer isso. Clique

Devices
A aba "Devices".
"Add…"

como na figura 4.

Imagem 4: Navegando para 'Adicionar…' novo dispositivo. 🔍

Na caixa de diálogo pop-up, conforme mostrado na figura 5, clique

"Remote Linux Device"
"Start Wizard"

Imagem 5: Inicie o assistente para criar um novo dispositivo Linux remoto. 🔍

Agora será apresentada uma caixa de diálogo semelhante à da figura 6 .

Insira um nome que você ache adequado. Já que estamos montando uma placa Milk-V Duo, 'Milk-V Duo' é um ótimo nome, eu acho. Muito melhor que "BeagleBone(r) Black Industrial", pelo menos.
Insira o endereço IP ou nome do host. Supondo que você tenha configurado conexões ssh insira 'milkvduo'
Digite a porta, sua placa está escutando. A menos que você tenha mudado deliberadamente a configuração ssh na placa , digite 22.
Insira o usuário com o qual você quer fazer login. Para placas pristine, é 'root'. Se você alterou isso, consulte o item 3, frase 3 acima.
Por fim, clique em "Next"

Insira detalhes para o novo dispositivo. O nome do host usando um nome de host pressupõe que você tenha um servidor DNS ou um .ssh/config apropriado — Imagem 6: Insira detalhes para o novo dispositivo. Nome do host usando um nome de host "pressupõe" que você tenha um servidor DNS ou um .ssh/config apropriado 🔍

Imagem 6: Insira detalhes para o novo dispositivo. Nome do host usando um nome de host "pressupõe" que você tenha um servidor DNS ou um .ssh/config apropriado 🔍

Agora você será presenteado com a possibilidade de implantar chaves para seu Milk-V Duo como na imagem 7. Não faça isso. Eu assumo que você já fez isto , então simplesmente clique em "Next".

Imagem 7: Não preencha nenhum detalhe. Basta clicar em 'Próximo' 🔍

Após clicar em "Next", o QtCreator testará a conexão com seu novo 'Device' e, eventualmente, você verá algo semenhante à imagem 8. Se você vir algo que pareça "sem sucesso", tente desligar e ligar o computador novamente e começar tudo de novo. Vamos supor que você está com sorte e simplesmente clicar em "Close"

Meu DUO S estava no IP 192.168.100.128

Imagem 8: QtCreator testando conectividade. Veja todos os 'found's. Isso está ótimo! 🔍

Imagem 8: QtCreator testando conectividade. Veja todos os 'found's. Isso está ótimo! 🔍

Agora você está pronto para criar um 'kit' 🥳

5 Crie um 'Kit'

Um 'Kit' é uma coleção de compiladores, um dispositivo e uma versão das bibliotecas Qt. Se você não sabe o que são bibliotecas Qt, não se preocupe. Não a usaremos aqui, mas o QtCreator é criado para desenvolvimento em C++ com as bibliotecas Qt e, como tal, as bibliotecas Qt são parte integrante de um kit, mas o deixaremos em branco.

Vamos lá e abrimos a caixa de diálogo "Preferences" e

Clique em "Kits"
Selecione a aba "Kits"
Clique em "Add". Isso criará um kit sem nome e vazio, que preencheremos agora.
Selecione um nome apropriado para seu kit. Eu sugiro "Milk-V Duo via RDNSS" porque "Raspberry Pi sobre RFC 2549" seria enganoso.
No menu suspenso, selecione "Dispositivo Linux remoto"
Selecione o dispositivo que criamos anteriormente na seção 4 .
Selecione o dispositivo que criamos anteriormente na seção 4 .
Selecione o compilador C que você registrou na seção 2. .
Selecione o compilador C++ que você registrou na seção 2 .
Navegue até, ou insira, o caminho para a pasta sysroot no SDK que você clonou na seção 1 .

exatamente como mostrado na imagem 9.

É opcional, mas você pode especificar um ícone legal para seu novo kit. Vou sugerir algo com uma mão fechada e um dedo médio estendido, porque parece ser assim que seu novo conselho pensa em você.

Imagem 9: Crie um 'kit' para seu dispositivo Milk-V Duo. 🔍

Por fim, clique em "Apply" e seu novo kit estará criado!

Qt version deve ser "None" (não alertado pelo Autor no texto, mas está na imagem 9)

Agora podemos prosseguir com a utilização do kit e programar a placa Milk-V Duo.

6 Crie um programa C++ para o Milk-V Duo

Finalmente, é hora de escrever código!! OBA!

Inicie o QtCreator e clique em CTRL-SHIFT-Npara iniciar um novo projeto e clique em

"Non-Qt Project"
"Plain C++ Application"
"Choosen…"

como na imagem 10.

Imagem 10: Crie um novo projeto C++ sem as bibliotecas Qt. 🔍

no próximo diálogo, imagem 11

Insira um nome de sua preferência. Neste post, usaremos "mil-qt-v" :)
Escolha uma pasta para armazenar seu novo projeto
Clique em "Next >"

Imagem 11: Insira o nome e o local do seu novo projeto. 🔍

Na próxima etapa, como na imagem 12,

Escolha CMake como sistema de compilação. — Imagem 12: Escolha CMake como sistema de Build. 🔍

selecione CMake como sistema de compilação e clique em "Next >".

Agora você precisa selecionar o kit que acabamos de criar para seu novo projeto, como na imagem 13

Desmarque todos os kits que você possa ter
Certifique-se de que seu novo kit esteja verificado.
Verificando o kit, irá desdobrar uma lista de caminhos que você pode preencher. Apenas deixe-os vazios
Clique em "Next >"

Tudo o que você precisa fazer agora é configurar o sistema de controle de revisão, você pode querer usar e pronto. Veja a imagem 14.

Imagem 14: Configurar sistema de controle de revisão. 🔍

Neste exemplo iremos

Selecione <None> para controle de revisão e
Clique em "Finish"

O QtCreator agora fará algum trabalho e, eventualmente, você deverá ver uma tela como a imagem 15.

O novo projeto está configurado e preenchido com algum código boilerplate pronto para ser construído! — Imagem 15: O novo projeto está configurado e preenchido com algum código pronto para ser efetuado o Build 🔍

A imagem 15 também mostra alguns recursos interessantes do QtCreator:

Uma visualização do projeto com os únicos dois arquivos em seu projeto no momento:
- CMakeLists.txt
- main.cpp Ao clicar neles você pode editá-los na visualização principal,
Um conjunto de visualizações de relatórios. Ao clicar no nome de uma visualização, você pode abri-la e ocultá-la.
O "martelo verde!" Quando habilitado, você pode pressioná-lo e seu projeto é "Build"ado. A saída do processo de Build será visível no relatório "4 Compile Output".

Quando terminar de olhar ao redor, clique no martelo e dê uma olhada no "4 Compile Output". Deve ser parecido com listagem 2

13:49:56: Running steps for project mil-qt-v...
13:49:56: Starting: "/usr/bin/cmake" --build /tmp/mil-qt-v --target all
[0/1 0.0/sec] Re-running CMake...
-- Configuring done (0.0s)
-- Generating done (0.0s)
-- Build files have been written to: /tmp/mil-qt-v
[1/2 6.1/sec] Building CXX object CMakeFiles/mil-qt-v.dir/main.cpp.o
[2/2 9.8/sec] Linking CXX executable mil-qt-v
13:49:56: The process "/usr/bin/cmake" exited normally.
13:49:56: Elapsed time: 00:00.

Listagem 2: Uma compilação bem-sucedida do seu projeto

ubuntu@DESKTOP-UHGFA4M:~/mil-qt-v$ ls -l
total 140
-rwxr-xr-x 1 ubuntu ubuntu 25328 Dec  7 11:11 192.168.100.28
-rw-r--r-- 1 ubuntu ubuntu 17023 Dec  7 10:22 CMakeCache.txt
drwxr-xr-x 6 ubuntu ubuntu  4096 Dec  7 11:11 CMakeFiles
-rw-r--r-- 1 ubuntu ubuntu   316 Dec  7 10:22 CMakeLists.txt
-rw-r--r-- 1 ubuntu ubuntu 31136 Dec  7 11:07 CMakeLists.txt.user
-rw-r--r-- 1 ubuntu ubuntu  7109 Dec  7 10:22 Makefile
drwxr-xr-x 3 ubuntu ubuntu  4096 Dec  7 10:22 Testing
-rw-r--r-- 1 ubuntu ubuntu  2510 Dec  7 10:22 cmake_install.cmake
-rw-r--r-- 1 ubuntu ubuntu   108 Dec  7 10:22 main.cpp
-rwxr-xr-x 1 ubuntu ubuntu 25328 Dec  7 10:27 mil-qt-v
-rw-r--r-- 1 ubuntu ubuntu   941 Dec  7 10:22 qtcsettings.cmake
ubuntu@DESKTOP-UHGFA4M:~/mil-qt-v$

Finalmente é hora de executar o programa no seu Milk-V Duo. Ansiosamente você clica em e espera o relatório "3 Application Output" aparecer, Hello World!mas infelizmente. Tudo o que você obtém é listagem 3 :

13:52:17: Cannot deploy: rsync is only supported for transfers between different devices.
Error while building/deploying project mil-qt-v (kit: Milk-V Duo via RDNSS)
When executing step "Deploy files"
Listagem 3: A implantação no Milk-V Duo falhou.

Bem. Você se lembra da nota de rodapé da seção Criar um Novo Dispositivo? É isso que volta a nos morder agora. Não tenho ideia do porquê é assim, mas felizmente posso ajudar você a encontrar uma solução. Temos que excluir algumas das chamadas etapas de implantação e adicionar algumas. Continue com outro par de luvas de borracha e clique como na imagem 16

Imagem 16: Navegue até a configuração de implantação do seu projeto. 🔍

Clique em "Projects"
Selecione o projeto em que estamos trabalhando.
Selecione a opção relevante "Run"

Isso deve abrir algumas configurações na janela principal, como na imagem 17:

Exclua todas as etapas de implantação existentes. — Imagem 17: Excluir todas as etapas de implantação existentes. 🔍

Você precisa excluir todas as etapas de implantação existentes. No exemplo da imagem 17, há duas etapas de implantação existentes:

"Kill current application instance". Veja ①.
"Deploy files". Veja ①.

Você pode excluir essas etapas clicando no 🞫 à direita, veja ➁, mas por algum motivo foi decidido ocultá-las até que você passe o mouse lá, então mova seu mouse para as áreas marcadas com ➁ e os 🞫es aparecerão (veja ➂). Clique nos 🞫es e vá embora com essas etapas de implantação irritantes.

Agora, adicionaremos nossa própria etapa de implantação. Clique em "Add Deploy Step", selecione "Custom Process Step" e preencha os detalhes relevantes como na imagem 18:

Crie uma nova etapa de implantação. — Imagem 18: Criar nova etapa de implantação. 🔍

Imagem 18: Criar nova etapa de implantação. 🔍

Entrar /usr/bin/scp como "Command"
Entrar -O mil-qt-v root@192.168.100.29:/root como "Arguments"
Entrar %{buildDir} como "Working directory"

Eventualmente, seu comando inteiro, veja ➃, deve ficar assim: scp -O mil-qt-v milkvduo:. Vamos dividir isso:

scp: Este é o utilitário de linha de comando que executará a cópia do seu executável da sua máquina de desenvolvimento para o seu Milk-V Duo.
-O: Este sinalizador diz scp para usar um protocolo mais antigo. Isso pode ou não ser estritamente necessário dependendo do seu Milk-V Duo.
mil-qt-v: Este é o nome do executável que será copiado para o Milk-V Duo.
milkvduo: root@192.168.100.29:/root: Este é o host e o caminho para onde queremos copiar o executável.

Vários desses valores podem ser extraídos do kit ou Build system usando o sistema de substituição de variáveis do QtCreator, mas por enquanto isso está mais claro e fácil de entender. Usar variáveis é deixado como um exercício para o leitor.

Agora é hora de configurar a execução real do binário no seu Milk-V Duo. Este é o passo "Run" e vamos configurar essa linha na imagem 18 .

Marque a opção "Use this command instead"
Digite `/root/mil-qt-v` como "Executable on host"
Digite `/root` como "Working directory"

e deixe todo o resto como deveria estar. E isso é tudo. Agora você configurou o QtCreator para Build, Deploy e Run seu aplicativo para e no Milk-V Duo.

🎉 🥳

Clicamos ansiosamente again e olhamos para a saída do aplicativo na visualização de relatório 3 e vemos a saída na imagem 19:

Que porra é essa!?!. — Imagem 19: Que p** é essa!?!. 🔍

O que aconteceu? Você pode fazer login no seu Duo e verificar se o arquivo definitivamente ESTÁ lá. E depois?

Veja, nós escolhemos toolchain que pode produzir código de montagem Risc-V, mas não especificamos quais bibliotecas padrão usar, qual chip direcionar ou qual modelo de memória ou ABI usar, e isso torna o executável inexequível no Milk-V Duo, e sh: exec: line 1: /root/mil-qt-v: not found é a maneira estranha do seu Milk-V Duo dizer: "Bem. O arquivo está lá, mas não consigo executá-lo." . Então precisamos executar mais uma etapa, eu prometo, e então tudo funcionará perfeitamente. Altere seu CMakeLists.txtpara conter a listagem 4 :

cmake_minimum_required(VERSION 3.5)

project(mil-qt-v LANGUAGES CXX)

set(CMAKE_CXX_STANDARD 17)
set(CMAKE_CXX_STANDARD_REQUIRED ON)

set(CMAKE_CXX_FLAGS "-mcpu=c906fdv -march=rv64imafdcv0p7xthead -mcmodel=medany -mabi=lp64d")
set(CMAKE_C_FLAGS "-mcpu=c906fdv -march=rv64imafdcv0p7xthead -mcmodel=medany -mabi=lp64d")

add_executable(mil-qt-v main.cpp)
Listagem 4: o CMakeLists.txt modificado especificando glibc, modelo de memória, abi e cpu.

Salve o CMakeLists.txt
Selecione "Build" → "Clear CMake Configuration" na barra de menu principal.
Selecione "Build" → "Run CMake" na barra de menu principal.

e então clique e observe a listagem 5 na exibição do relatório "Application Output".

09:32:28: Starting /root/mil-qt-v on Milk-V Duo...
Hello World!
09:32:28: /root/mil-qt-v on Milk-V Duo exited with code 0

Listagem 5: Finalmente! Saída da execução no seu Milk-V Duo!

Run

Parabéns! Agora, por meio de cerca de 70 passos fáceis, você configurou o QtCreator para Build, Deploy e Run em aplicativos C++ para e no seu Milk-V Duo.

Se você tiver alguma dúvida, comentário ou correção, por favor, deixe-me uma mensagem usando o formulário abaixo. Obrigado pela leitura!

7 Notas

Nem todas as informações necessárias são armazenadas no 'dispositivo', no entanto. O conceito é uma boa ideia, mas a realização não é uma abstração completa. Mas ei... Eu gosto do QtCreator como um IDE, então menos é infinitamente melhor que zero. ↩

Abrindo projetos antigos

Olhar sempre Milk Password Prompt

Atenção (WSL2)

For users with old(ish) WSL2 Ubuntu installation who experiencing Can't open display error, the easy fix is:

wsl --unregister ubuntu
wsl --install -d ubuntu
wsl --update

Run Ubuntu --> register your user name and password, then:

# Install X-service
sudo apt update
sudo apt install x11-apps
# Test
env | grep -i display
# Should return:
# WAYLAND_DISPLAY=wayland-0
# DISPLAY=:0
xeyes &
xcalc

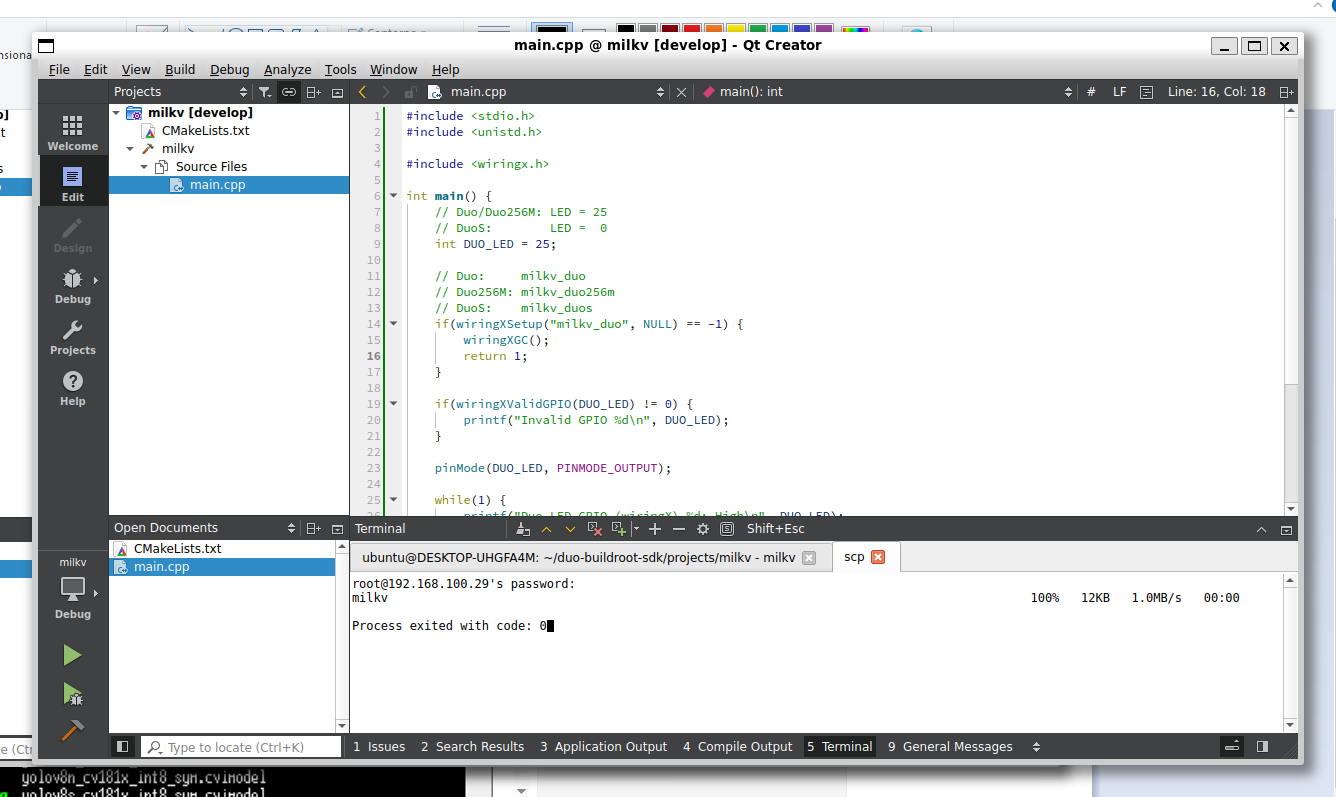

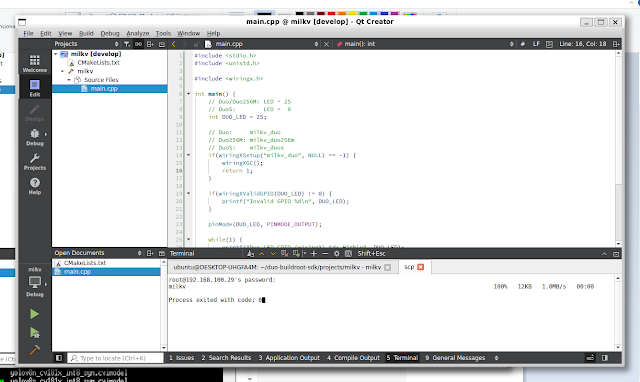

WiringX - Blink

00:27:00

#include <stdio.h>
#include <unistd.h>

#include <wiringx.h>

int main() {
    // Duo/Duo256M: LED = 25
    // DuoS:        LED =  0
    int DUO_LED = 25;

    // Duo:     milkv_duo
    // Duo256M: milkv_duo256m
    // DuoS:    milkv_duos
    if(wiringXSetup("milkv_duo", NULL) == -1) {
        wiringXGC();
        return 1;
    }

    if(wiringXValidGPIO(DUO_LED) != 0) {
        printf("Invalid GPIO %d\n", DUO_LED);
    }

    pinMode(DUO_LED, PINMODE_OUTPUT);

    while(1) {
        printf("Duo LED GPIO (wiringX) %d: High\n", DUO_LED);
        digitalWrite(DUO_LED, HIGH);
        sleep(1);
        printf("Duo LED GPIO (wiringX) %d: Low\n", DUO_LED);
        digitalWrite(DUO_LED, LOW);
        sleep(1);
    }

    return 0;
}

Sem erros

Run - digite Password

Algumas telas de configuração

CMake

cmake_minimum_required(VERSION 3.5)

project(milkv LANGUAGES CXX)

set(CMAKE_CXX_STANDARD 17)
set(CMAKE_CXX_STANDARD_REQUIRED ON)

add_executable(milkv main.cpp)
install(TARGETS milkv DESTINATION bin)

target_link_libraries(milkv wiringx)

include(GNUInstallDirs)
install(TARGETS milkv
    LIBRARY DESTINATION ${CMAKE_INSTALL_LIBDIR}
    RUNTIME DESTINATION ${CMAKE_INSTALL_BINDIR}
)

AutoComplete
