Requer Python atualizado e libraries pyserial e serial

(use pip3 install serial e pip3 install pyserial)

Introdução

Arduino é uma plataforma de hardware de código aberto popular, conhecida por sua simplicidade, facilidade de uso e abertura. Ele fornece uma rica coleção de funções de biblioteca e códigos de exemplo, tornando-o acessível mesmo para indivíduos sem experiência em programação. Além disso, a comunidade Arduino é altamente ativa, permitindo fácil acesso a uma ampla variedade de tutoriais, documentação e suporte de projetos.

A série Milk-V Duo agora suporta o desenvolvimento do Arduino. Você pode usar diretamente o Arduino IDE e, após uma configuração simples, começar a utilizá-lo.

A CPU da série Duo adota um design de núcleo grande, onde o firmware do Arduino é executado no núcleo pequeno, enquanto o núcleo grande é responsável pela comunicação com o IDE do Arduino. Ele recebe o firmware do Arduino e o carrega no pequeno núcleo para execução. Ao mesmo tempo, o sistema Linux no grande núcleo também funciona normalmente.

1. Instale o Arduino

Arduino IDE oferece suporte a três sistemas operacionais: Windows, Linux e macOS. De acordo com o sistema que você está usando, acesse o site oficial do Arduino para baixar o pacote de instalação correspondente para instalação. A versão mais recente atual é 2.3.2 e é recomendado usar a versão mais recente.

Adicione o Duo ao Arduino

Abra o Arduino IDE, selecione Preferences no menu File e adicione o endereço do arquivo de configuração do Duo na aba Additional boards manager URLs Settings:

https://github.com/milkv-duo/duo-arduino/releases/download/config/package_sg200x_index.json

Faça download do endereço do arquivo json mais recente em Releases .

Se você configurou outros endereços de placa de desenvolvimento antes, separe-os com vírgulas ou clique no ícone no lado direito da barra de endereço para abrir a janela e siga as instruções para adicioná-los.

Após configurar, selecione menu Board no menu Tools, abra o Boards Manager, procure por SG200X e clique em Install.

Neste ponto, o ambiente de desenvolvimento Duo no Arduino IDE foi instalado. Agora você pode escrever e testar o código.

Teste o pisca LED

Atualmente, o sistema de cartão SD do Duo precisa gravar firmware compatível com Arduino. Faça download do firmware com o prefixo arduino da versão mais recente do firmware.

Consulte Inicialize o Duo para instalar o sistema de cartão SD.

No caso

arduino-milkv-duo256m-sd-v1.1.2-2024-0801.img.zip

Após Boot, LED deve piscar

Use um cabo USB para conectar o Duo ao computador e o Duo ligará automaticamente.

O firmware padrão do Duo, o sistema Linux de núcleo grande, controlará o piscar do LED integrado. Isto é conseguido através do script de inicialização. Agora vamos usar o Arduino de núcleo pequeno para acender o LED. Precisamos desabilitar o script de LED piscando no Linux de núcleo grande. No terminal Execute in do Duo:

mv /mnt/system/blink.sh /mnt/system/blink.sh_backup && sync

Ou seja, renomeie o script de LED piscando. Após reiniciar o Duo, o LED não piscará mais:

reboot

Neste momento, haverá um dispositivo serial adicional na “Porta” do “Gerenciador de Dispositivos” do computador.

Na interface principal do Arduino IDE, clique em Select Board e, em seguida, clique em Select other board and port...

Procure por "duo", selecione Duo Dev Module para Duo, selecione Duo256 Dev Module para Duo256M, selecione a porta serial correspondente na porta e clique em OK.

Abra o programa Examples> 01.Basics> Blink de teste no menu File do Arduino IDE. A função deste programa é piscar o LED integrado do dispositivo Arduino. In Duo Também é compatível. Pode ser necessário instalar o pyserial para fazer o upload e, em seguida, vamos clicar no botão Upload para testar:

Neste momento, você pode ver o LED da placa Duo piscando em intervalos de 1 segundo.

2. Duo Arduino pin resource

Duo

SPI PWM I2C UART GPIO NAME PIN PIN NAME GPIO ADC
1 GP0
1
40
VBUS
2 GP1
2
39
VSYS
GND
3
38
GND
PWM7 GP2
4
37
3V3_EN
PWM6 GP3
5
36
3V3(OUT)
PWM5 UART3_TX GP4
6
35
PWM6 UART3_RX GP5
7
34
GND
8
33
GND
SPI2_SCK PWM9 I2C3_SDA GP6
9
32
GP27
SPI2_MOSI PWM8 I2C3_SCL GP7
10
31
GP26 ADC1
SPI2_MISO PWM7 I2C1_SDA GP8
11
30
RUN
SPI2_CSn PWM4 I2C1_SCL GP9
12
29
GP22
GND
13
28
GND
PWM10 I2C2_SDA 14 GP10
14
27
GP21 27
PWM11 I2C2_SCL 15 GP11
15
26
GP20 26
PWM4 GP12
16
25
GP19 25
PWM5 GP13
17
24
GP18 24
GND
18
23
GND
19 GP14
19
22
GP17 22
20 GP15
20
21
GP16 21

0
LED

Duo256M

SPI	PWM	I2C	UART	GPIO	NAME	PIN	PIN	NAME	GPIO	ADC
				1	GP0	1	40	VBUS
				2	GP1	2	39	VSYS
					GND	3	38	GND
	PWM7				GP2	4	37	3V3_EN
	PWM6				GP3	5	36	3V3(OUT)
	PWM5		UART3_TX		GP4	6	35
	PWM6		UART3_RX		GP5	7	34
					GND	8	33	GND
SPI2_SCK	PWM9	I2C3_SDA			GP6	9	32	GP27
SPI2_MOSI	PWM8	I2C3_SCL			GP7	10	31	GP26		ADC1
SPI2_MISO	PWM7	I2C1_SDA			GP8	11	30	RUN
SPI2_CSn	PWM4	I2C1_SCL			GP9	12	29	GP22
					GND	13	28	GND
	PWM10	I2C2_SDA		14	GP10	14	27	GP21	27
	PWM11	I2C2_SCL		15	GP11	15	26	GP20	26
	PWM4				GP12	16	25	GP19	25
	PWM5				GP13	17	24	GP18	24
					GND	18	23	GND
				19	GP14	19	22	GP17	22
				20	GP15	20	21	GP16	21

				0		LED

3. EXEMPLO DE CÓDIGO

Este programa implementa o pino físico 20 do Duo para emitir níveis altos e baixos ciclicamente com um intervalo de 1 segundo, e observar o fenômeno através de um LED externo.

O método de conexão é o seguinte. O pólo negativo do LED é conectado ao terra do Duo (por exemplo, pino 18), e o pólo positivo é conectado em série com um resistor de 1K e depois conectado ao pino 20:

Código de teste:

#define TEST_PIN 20  //0,1,2,14,15,19,20,21,22,24,25,26,27

// the setup function runs once when you press reset or power the board
void setup() {
  pinMode(TEST_PIN, OUTPUT);
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(TEST_PIN, HIGH); // turn the TEST_PIN on (HIGH is the voltage level)
  delay(1000);                  // wait for a second
  digitalWrite(TEST_PIN, LOW);  // turn the TEST_PIN off by making the voltage LOW
  delay(1000);                  // wait for a second
}

DICA

Se o LED não estiver conectado, você poderá observar as mudanças de status do pino através de um multímetro ou osciloscópio.
Configurar TEST_PIN como 0 permite testar o LED integrado do Duo.

EXEMPLO DE UART

A porta serial UART UART3 usa um pino físico 6/7 por padrão. Ao depurar o programa Arduino, você pode imprimir informações de depuração por meio desta porta serial.

O método de conexão é o seguinte. O computador pode usar um cabo de porta serial USB para TTL. O nível lógico é 3,3V e a taxa de transmissão é 115200. O RX do cabo da porta serial é conectado ao PIN 6 UART3_TX do Duo. O TX do cabo da porta serial está conectado ao PIN 7 UART3_RX do Duo. A porta serial O GND da linha é conectado a qualquer GND do Duo, como o pino 3:

Código de teste:

void setup() {
  Serial.begin(115200);
}

void loop() {
  Serial.printf("hello world\r\n");
  delay(1000);
}

Após a execução, você pode ver a string "hello world" impressa a cada 1 segundo na ferramenta de porta serial do computador:

hello world
hello world

Além disso, a porta serial padrão usa a interface UART3 do Duo, portanto Serial3 também pode ser usada no programa:

void setup() {
  Serial3.begin(115200);
}

void loop() {
  Serial3.printf("hello world\r\n");
  delay(1000);
}

EXEMPLO DE I2C

CUIDADO

Os recursos da interface I2C do Duo e Duo256M são diferentes e precisam ser usados de acordo com o diagrama de recursos de pinos anterior.

I2C0 envia dados para I2C1 (Duo)

A conexão de hardware é a seguinte. Conecte os pinos SDA e SCL de I2C0 e I2C1 correspondentemente e, em seguida, conecte a porta serial ao computador para visualizar as informações de impressão de acordo com o método no exemplo UART acima.

A função Wire no Duo é mapeada para I2C0 por padrão, ou seja, Wire é equivalente a Wire0.

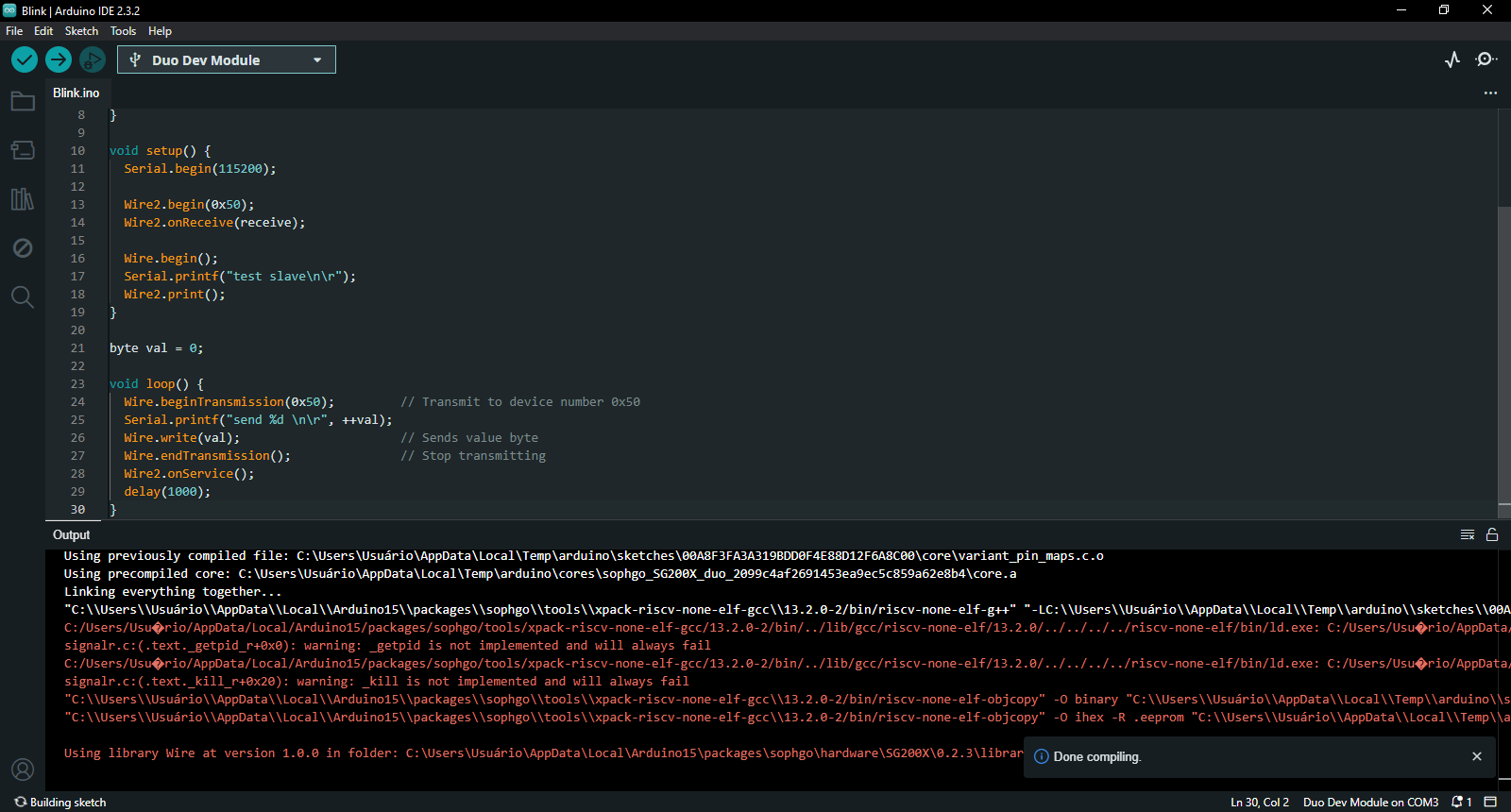

Código de teste:

#include <Wire.h>

void receive(int a) {
  Serial.printf("receive %d bytes\n\r", a);
  while(a--) {
    Serial.printf("%d \n\r", Wire1.read());
  }
}

void setup() {
  Serial.begin(115200);
  Wire1.begin(0x50);
  Wire1.onReceive(receive);
  Wire.begin();
  Serial.printf("test slave\n\r");
  Wire1.print();
}

byte val = 0;

void loop() {
  Wire.beginTransmission(0x50);         // Transmit to device number 0x50
  Serial.printf("send %d \n\r", ++val);
  Wire.write(val);                      // Sends value byte
  Wire.endTransmission();               // Stop transmitting
  Wire1.onService();
  delay(1000);
}

Resultado dos testes:

test slave
Wire1: 1
[iic_dump_register]: ===dump start
IC_CON = 0x22
IC_TAR = 0x55
IC_SAR = 0x50
IC_SS_SCL_HCNT = 0x1ab
IC_SS_SCL_LCNT = 0x1f3
IC_ENABLE = 0x1
IC_STATUS = 0x6
IC_INTR_MASK = 0x224
IC_INTR_STAT = 0
IC_RAW_INTR_STAT = 0x10
[iic_dump_register]: ===dump end
send 1
receive 1 bytes
1
send 2
receive 1 bytes
2
send 3
receive 1 bytes
3
send 4
receive 1 bytes
4

I2C1 envia dados para I2C2 (Duo256M) )

DICA

Observe que o Duo256M não possui I2C0.

A conexão de hardware é a seguinte. Conecte os pinos SDA e SCL de I2C1 e I2C2 correspondentemente e, em seguida, conecte a porta serial ao computador para visualizar as informações de impressão de acordo com o método no exemplo UART acima.

A função Wire no Duo256M é mapeada para I2C1 por padrão, ou seja, Wire é equivalente a Wire1.

Código de teste:

#include <Wire.h>

void receive(int a) {
  Serial.printf("receive %d bytes\n\r", a);
  while(a--) {
    Serial.printf("%d \n\r", Wire2.read());
  }
}

void setup() {
  Serial.begin(115200);

  Wire2.begin(0x50);
  Wire2.onReceive(receive);

  Wire.begin();
  Serial.printf("test slave\n\r");
  Wire2.print();
}

byte val = 0;

void loop() {
  Wire.beginTransmission(0x50);         // Transmit to device number 0x50
  Serial.printf("send %d \n\r", ++val);
  Wire.write(val);                      // Sends value byte
  Wire.endTransmission();               // Stop transmitting
  Wire2.onService();
  delay(1000);
}

Resultado dos testes:

test slave
Wire2: 1
[iic_dump_register]: ===dump start
IC_CON = 0x22
IC_TAR = 0x55
IC_SAR = 0x50
IC_SS_SCL_HCNT = 0x1ab
IC_SS_SCL_LCNT = 0x1f3
IC_ENABLE = 0x1
IC_STATUS = 0x6
IC_INTR_MASK = 0x224
IC_INTR_STAT = 0
IC_RAW_INTR_STAT = 0x10
[iic_dump_register]: ===dump end
send 1
receive 1 bytes
1
send 2
receive 1 bytes
2
send 3
receive 1 bytes
3
send 4
receive 1 bytes
4

EXEMPLO DE SPI

A conexão de hardware é a seguinte. Faça um curto-circuito no MOSI e MISO do SPI, ou seja, pino 10 e pino 11, e a seguir conecte a porta serial ao computador de acordo com o método do exemplo UART acima para visualizar as informações de impressão.

Código de teste:

#include <SPI.h>

char str[]="hello world\n";
void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200);
  SPI.begin();
}

byte i = 0;

void loop() {
  // put your main code here, to run repeatedly:
  // digitalWrite(12, 1);
  SPI.beginTransaction(SPISettings());
  Serial.printf("transfer %c\n\r", str[i]);
  char out = SPI.transfer(str[i++]);        // spi loop back
  SPI.endTransaction();
  Serial.printf("receive %x \n\r", out);
  i %= 12;
}

Resultado dos testes:

receive a
transfer h
receive 68
transfer e
receive 65
transfer l
receive 6c
transfer l
receive 6c
transfer o
receive 6f
transfer
receive 20
transfer w
receive 77
transfer o
receive 6f
transfer r
receive 72
transfer l
receive 6c
transfer d
receive 64
transfer

Exemplo de uso de PWM

A conexão de hardware é a seguinte. Conecte o GP4 do DUO ao terminal negativo do LED.

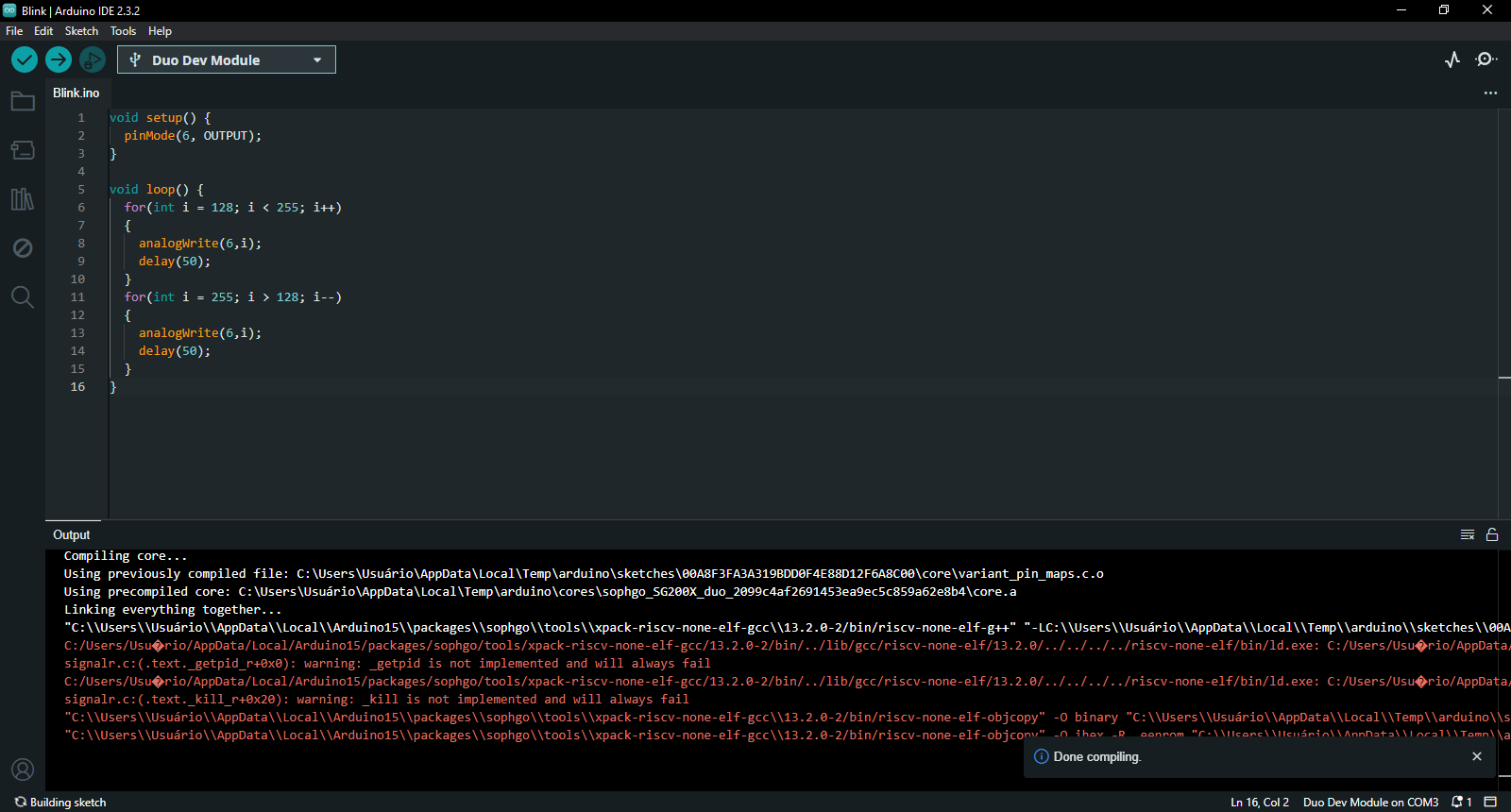

Código de teste:

void setup() {
  pinMode(6, OUTPUT);
}

void loop() {
  for(int i = 128; i < 255; i++)
  {
    analogWrite(6,i);
    delay(50);
  }
  for(int i = 255; i > 128; i--)
  {
    analogWrite(6,i);
    delay(50);
  }
}

Após compilar e gravar, você pode observar o efeito de respiração da luz LED.

EXEMPLO DE ADC (3.3V)

A conexão de hardware é a seguinte. Conecte o GP26 do DUO ao pino de sinal do potenciômetro e conecte os outros dois pinos aos polos positivo e negativo da fonte de alimentação, respectivamente.

Código de teste:

int adc_get_val = 0;

void setup() {
  pinMode(0,OUTPUT);
}

void loop() {
  adc_get_val = analogRead(31);

  digitalWrite(0,HIGH);
  delay(adc_get_val);
  digitalWrite(0,LOW);
  delay(adc_get_val);
}

Após compilar e gravar, você pode observar que a frequência de piscar do LED integrado muda conforme a posição do potenciômetro muda.

EXEMPLO DE USO DA CAIXA POSTAL (MAILBOX) - COMUNICAÇÃO ENTRE NUCLEOS

Compile e grave o código a seguir no pequeno núcleo do Arduino. Este programa pode ler as informações enviadas pelo núcleo grande (large core) da MailBox e imprimi-las na porta serial. Para fiação da porta serial, consulte o exemplo de uso de UART neste capítulo.

#include "mailbox.h"

struct valid_t {
  uint8_t linux_valid;
  uint8_t rtos_valid;
} __attribute__((packed));

typedef union resv_t {
  struct valid_t valid;
  unsigned short mstime;  // 0 : noblock, -1 : block infinite
} resv_t;

typedef struct cmdqu_t cmdqu_t;
/* cmdqu size should be 8 bytes because of mailbox buffer size */
struct cmdqu_t {
  uint8_t ip_id;
  uint8_t cmd_id : 7;
  uint8_t block : 1;
  union resv_t resv;
  unsigned int param_ptr;
} __attribute__((packed)) __attribute__((aligned(0x8)));

void showmsg(MailboxMsg msg) {
  cmdqu_t *cmdq;
  Serial.print("Get Msg: ");
  Serial.println(*(msg.data), HEX);
  cmdq = (cmdqu_t *)msg.data;
  Serial.printf("cmdq->ip_id = %d\r\n", cmdq->ip_id);
  Serial.printf("cmdq->cmd_id = %x\r\n", cmdq->cmd_id);
  Serial.printf("cmdq->block = %d\r\n", cmdq->block);
  Serial.printf("cmdq->para_ptr = %x\r\n", cmdq->param_ptr);
  *(msg.data) = 0;
}

void setup() {
  Serial.begin(115200);
  mailbox_init(false);
  mailbox_register(0, showmsg);
  mailbox_enable_receive(0);
  Serial.println("Mailbox Start");
}

void loop() {

}

Compile o programa de teste mailbox_test e execute-o em Linux de grande porte. O programa de teste foi armazenado no armazém duo-examples. Você pode consultar o README para compilação.

Após a execução, a saída do grande núcleo do Linux:

C906B: cmd.param_ptr = 0x2
C906B: cmd.param_ptr = 0x3

Impressão de porta serial de núcleo pequeno:

Mailbox Start
Get Msg: 19300
cmdq->ip_id = 0
cmdq->cmd_id = 13
cmdq->block = 1
cmdq->para_ptr = 2
Get Msg: 19300
cmdq->ip_id = 0
cmdq->cmd_id = 13
cmdq->block = 1
cmdq->para_ptr = 3

4. EXEMPLOS DE SENSORES

Fonte L9110H_test: https://github.com/milkv-duo/duo-arduino-examples/tree/master/L9110H_test

Para o exemplo de código do chip do driver do motor DC L9110H, conecte os fios de acordo com os comentários do código e, em seguida, queime e execute. O motor funcionará em ciclos de aceleração e desaceleração graduais e reverterá a aceleração e desaceleração graduais.

L9110H_test

Fonte LCD1602_test: https://github.com/milkv-duo/duo-arduino-examples/tree/master/LCD1602_test

Necessário adicionar LIB

Exemplo de código para a tela da interface LCD1602 I2C. Conecte os fios de acordo com os comentários do código e depois queime e execute. A tela exibirá uma string.

LCD1602

Fonte LCD2004_test: https://github.com/milkv-duo/duo-arduino-examples/tree/master/LCD2004_test

LCD2004

Exemplo de código para a tela da interface LCD2004 I2C. Conecte os fios de acordo com os comentários do código e depois queime e execute. A tela exibirá uma string.

Buzzer

fonte buzzer_test: https://github.com/milkv-duo/duo-arduino-examples/tree/master/buzzer_test

Exemplo de código para o módulo de campainha, conectado de acordo com os comentários do código e gravado para funcionar. A campainha toca três frequências diferentes de bipes em um loop.

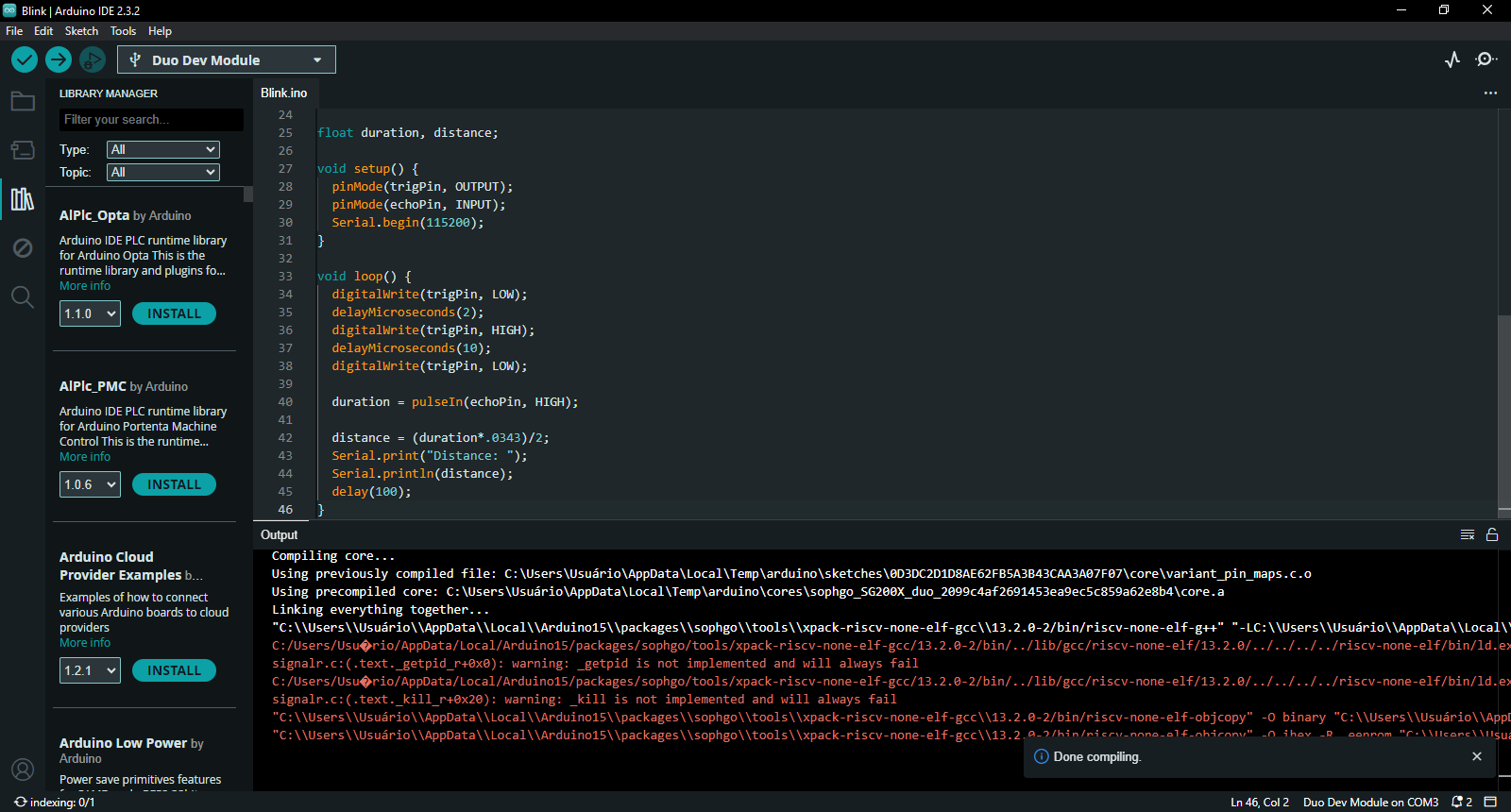

HC-SR04

Fonte hc_sr04_test: https://github.com/milkv-duo/duo-arduino-examples/tree/master/hc_sr04_test

Exemplo de código para módulo sensor de medição de distância ultrassônico HC-SR04. Após gravar e executar o exemplo de código, a placa imprimirá os dados de distância medidos na porta serial.

RC522

Fonte rc522_test: https://github.com/milkv-duo/duo-arduino-examples/tree/master/rc522_test

Exemplo de código para módulo de leitura e gravação RFID RC522. Após gravar e executar o código, a placa fará um loop para verificar se o cartão de identificação foi lido. Se o cartão de identificação for detectado, ele imprimirá as informações do tipo e número do cartão na porta serial.

SSD1306

Fonte ssd1306_test: https://github.com/milkv-duo/duo-arduino-examples/tree/master/ssd1306_test

Requer instalação das LIB

Adafruit_BusIO.zip
Adafruit_GFX_Library.zip
Adafruit_SSD1306.zip

Pegue no link acima.

Exemplo de código para módulo de tela OLED SSD1306. Após a fiação de acordo com os comentários e gravação do código, a tela exibe uma animação dinâmica dos olhos.

5. API DO ARDUINO

Digital I/O

digitalWrite()

digitalRead()

pinMode()

Analog I/O

analogRead()

analogReadResolution()

analogWrite()

analogWriteResolution()

Wire(I2C)

begin()

beginTransmission()

endTransmission()

requestFrom()

write()

available()

read()

onReceive()

onRequest()

Questões: suporte@smartcore.com.br

Referências

Introduction | Milk-V (milkv.io)
Instalar o WSL | Microsoft Learn

Sobre a SMARTCORE

A SMARTCORE FORNECE CHIPS E MÓDULOS PARA IOT, COMUNICAÇÃO WIRELESS, BIOMETRIA, CONECTIVIDADE, RASTREAMENTO E AUTOMAÇÃO. NOSSO PORTFÓLIO INCLUI MODEM 2G/3G/4G/NB-IOT, SATELITAL, MÓDULOS WIFI, BLUETOOTH, GPS, SIGFOX, LORA, LEITOR DE CARTÃO, LEITOR QR CCODE, MECANISMO DE IMPRESSÃO, MINI-BOARD PC, ANTENA, PIGTAIL, BATERIA, REPETIDOR GPS E SENSORES.

Iot Smartcore

sábado, 1 de junho de 2024

MILK-V DUO 256 - ARDUINO - VÁRIOS EXEMPLOS - NÃO TESTADOS

Introdução

1. Instale o Arduino

Adicione o Duo ao Arduino

Teste o pisca LED

2. Duo Arduino pin resource

Duo

Duo256M

3. EXEMPLO DE CÓDIGO

Este programa implementa o pino físico 20 do Duo para emitir níveis altos e baixos ciclicamente com um intervalo de 1 segundo, e observar o fenômeno através de um LED externo.

EXEMPLO DE UART

EXEMPLO DE I2C

I2C0 envia dados para I2C1 (Duo)

I2C1 envia dados para I2C2 (Duo256M) )

EXEMPLO DE SPI

Exemplo de uso de PWM

EXEMPLO DE ADC (3.3V)

EXEMPLO DE USO DA CAIXA POSTAL (MAILBOX) - COMUNICAÇÃO ENTRE NUCLEOS

4. EXEMPLOS DE SENSORES

L9110H_test

LCD1602

LCD2004

Buzzer

HC-SR04

RC522

SSD1306

5. API DO ARDUINO

Digital I/O

Analog I/O

Wire(I2C)

Nenhum comentário:

Postar um comentário

sábado, 1 de junho de 2024

MILK-V DUO 256 - ARDUINO - VÁRIOS EXEMPLOS - NÃO TESTADOS

Introdução

1. Instale o Arduino

Adicione o Duo ao Arduino

Teste o pisca LED

2. Duo Arduino pin resource

Duo​

Duo256M​

3. EXEMPLO DE CÓDIGO

Este programa implementa o pino físico 20 do Duo para emitir níveis altos e baixos ciclicamente com um intervalo de 1 segundo, e observar o fenômeno através de um LED externo.

EXEMPLO DE UART

EXEMPLO DE I2C

I2C0 envia dados para I2C1 (Duo)

I2C1 envia dados para I2C2 (Duo256M) )

EXEMPLO DE SPI

Exemplo de uso de PWM

EXEMPLO DE ADC (3.3V)

EXEMPLO DE USO DA CAIXA POSTAL (MAILBOX) - COMUNICAÇÃO ENTRE NUCLEOS

4. EXEMPLOS DE SENSORES

L9110H_test

LCD1602

LCD2004

Buzzer

HC-SR04

RC522

SSD1306

5. API DO ARDUINO

Digital I/O​

Analog I/O

Wire(I2C)

Nenhum comentário:

Postar um comentário

Duo

Duo256M

Digital I/O
